机器特点:

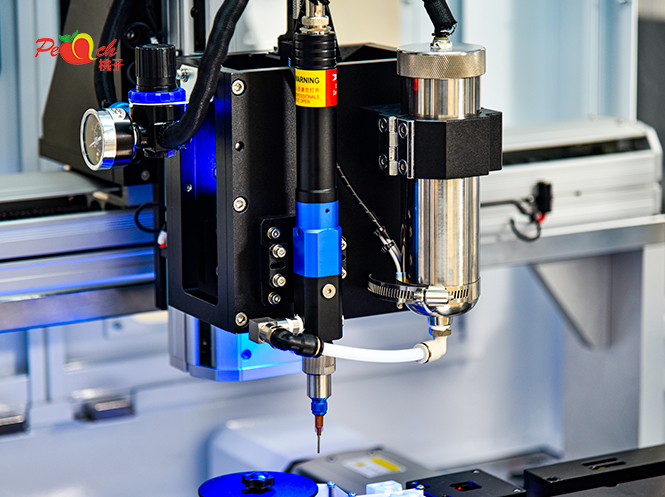

1.螺杆阀供胶系统(适用小流量点锡膏,偏心螺旋设计,解决锡膏滴漏、拉丝问题)
2.激光对针器(减轻接触式点胶维护工作难度,提高效率、一键对针、5s校准、0.01mm精度、偏离5mm也能准确校准)
3.自动擦胶(减少人工作业,提高稼动率;自动送无尘布、自动酒精浸染、自动清洁针头,实现无人化、拟人化作业高精度卷料结构,便捷换料,不浪费多余耗材选配点胶阀头、针头两种不同擦拭)
4.3D胶路检测系统
自主研发点胶智能控制系统,包含CCD视觉自动定位系统,胶路检测系统,自动扫码功能,自动对针系统,颜色识别系统,自动称重系统,激光测高系统,针头自动清洁,压合管控, MES上传功能;WINDOWS7中文操作界面,易学易懂:
5.视觉点胶机具有点,线,面,弧,圆,不规则曲线连续补间及多轴联动等功能。
特色功能
支持在线模式,选择记忆性启动:
支持特定胶水断胶/缺胶/溢胶/胶路大小/胶路偏移检测;
支持自动扫码,自动对针,自动擦胶,产品及胶水颜色识别,激光测高,压合管控;预留MES系统接口,点胶过程的全程智能控制和数据分析;支持视频校验功能,视野放大,异常主动告警。
应用行业:
3C消费电子
手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。
汽车航天
飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。
面板灯
LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等
半导体
围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等
微电子
点红胶、锡育、点三防胶、元器件引脚包装等
生物技术
半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装
参数表格:

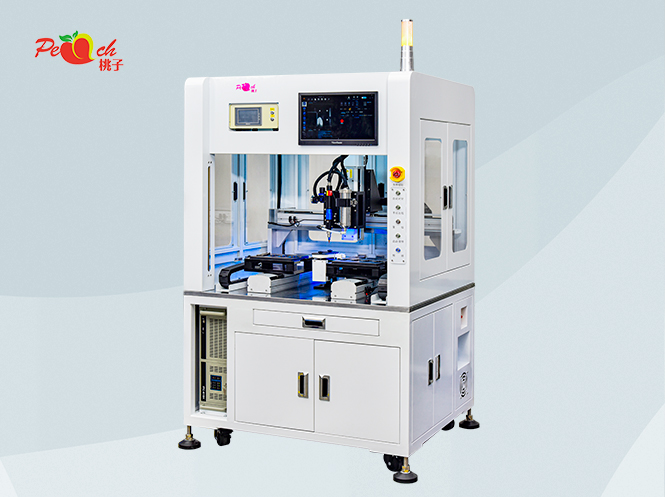

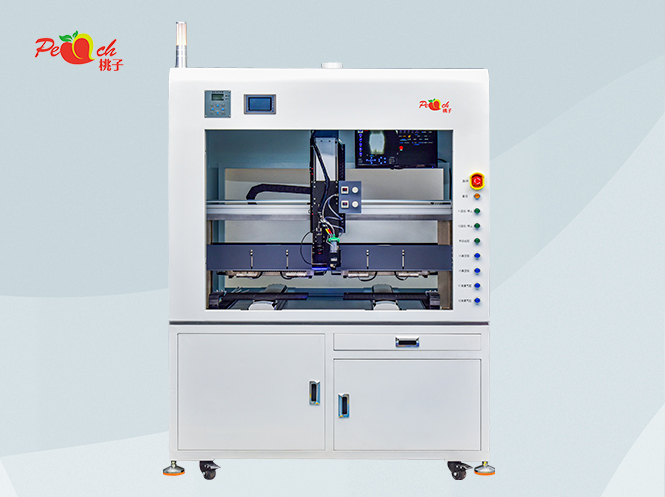

设备名称 | 落地式视觉螺杆阀点锡膏机 |
设备尺寸 | 1300*950*1900 |
驱动及机构部分 | 24h连续工作,免维护型 |
视觉系统 | 自主研发点胶智能控制系统 |
螺杆阀 | 桃子自研 |
工控机 | 研华 |
伺服马达 | 雷赛闭环 |
丝杆/导轨 | TBI/HIWIN |
急停按钮 | NC接点,能自锁,防触电,带防护罩 |
过载保护装置 | NC接点,防触电 |
空开 | 各负载独立,品牌:正泰,施耐德,或同级 |
按钮开关 | 品牌:正泰,施耐德,或同级 |
交流接触器 | 正泰,三菱,施耐德,线圈AC220V 50HZ |
气动电磁阀 | 线圈DC24V,亚德客 |
指示灯 | DC24V LED型式 |
继电器 | 欧姆龙.施耐德,正泰 |
安全保护系统 | 电机过载保护,程式设计有检测故障功能 |
安全光栅/护罩 | 安全防护开关裝置警示,方便拆裝 |
