CCD视觉高速喷射点胶机
机器特点:

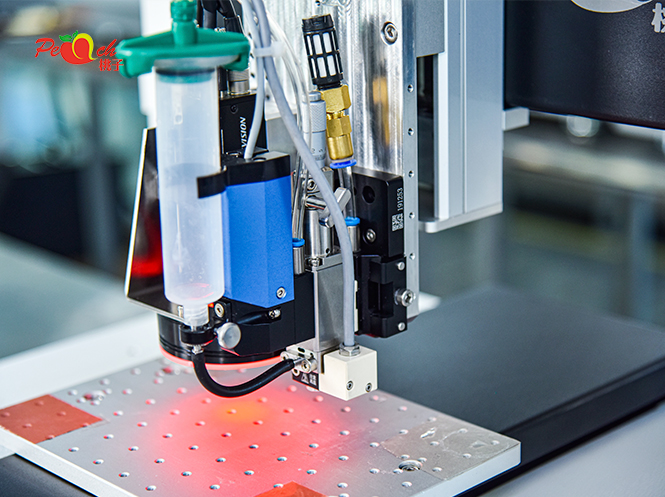

1.压电陶瓷喷射阀,非接触式点胶,精准控胶
2.可实现多种产品点胶功能,点、线、圆弧、圆
3.视觉识别定位,精度高
4.3D胶路检测系统(溢胶、断胶、缺胶、未点胶检测)
5.数据上传MES功能
6.自动对针、自动擦胶
3D胶路检测
产品参数

机器特点:


1.压电陶瓷喷射阀,非接触式点胶,精准控胶

2.可实现多种产品点胶功能,点、线、圆弧、圆

3.视觉识别定位,精度高

4.3D胶路检测系统(溢胶、断胶、缺胶、未点胶检测)

5.数据上传MES功能

6.自动对针、自动擦胶














 应用行业:


3C消费电子

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。

汽车航天

飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。

面板灯

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体

围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

微电子

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术

半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装





参数表格:

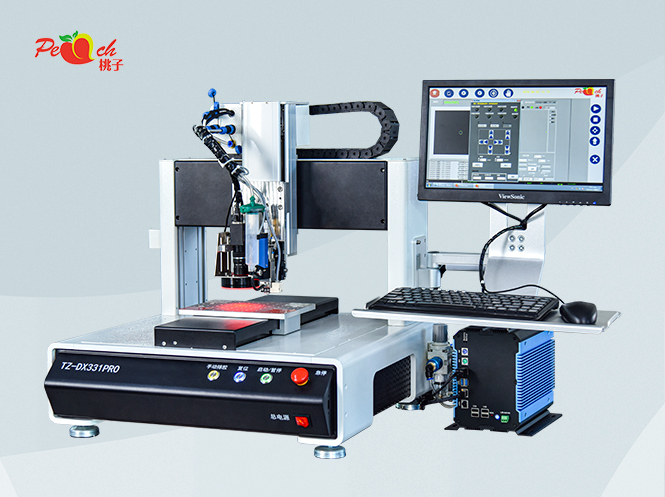

设备名称CCD视觉高速喷射点胶机
行程范围300/300/100
可运动图形轨迹点、直线、圆弧、整圆、曲线、多段线、螺旋线、椭圆
点胶头热熔压电喷射阀
胶桶300CC
马达系统日本松下伺服电机
最小吐出量0.2mm
出胶频率800点/秒(压电喷射阀)
Z轴最大负载3kg
重复精度± 0.005 mm
控制方式运动控制卡+工控机+电脑显示屏
程序记录数量>1000组
显示方式电脑显示屏
显示方式电脑显示屏
相机海康威视
导轨台湾上银
光电开关日本欧姆龙
丝杆台湾TBI研磨丝杆/同步带
输入电源全电压AC110V ~ 220V
外部控制接口RS232、网口


样品图片
