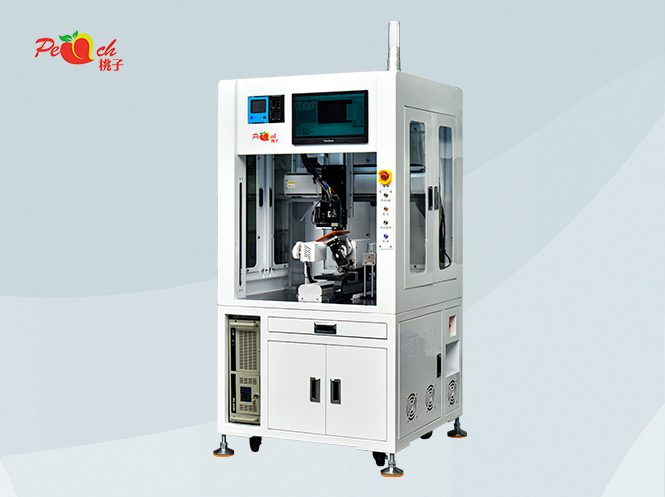

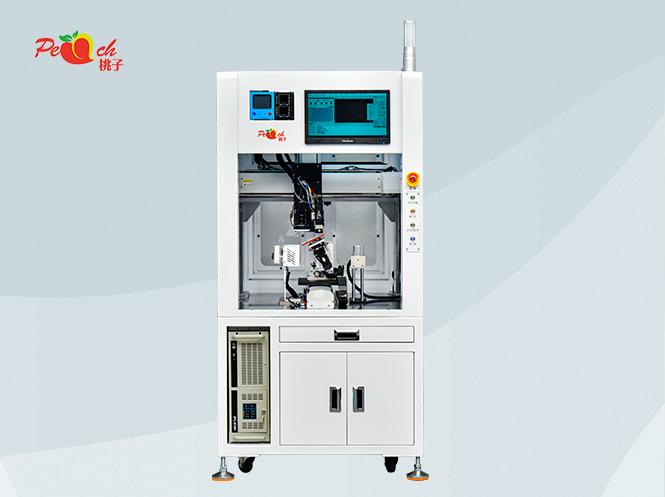

五轴联动旋转视觉点胶机
机器特点:
1.落地式一体机架
2. 支持五轴联动点胶,三维点胶无死角
3.自主研发五轴智能控制系统,CCD视觉自动定位

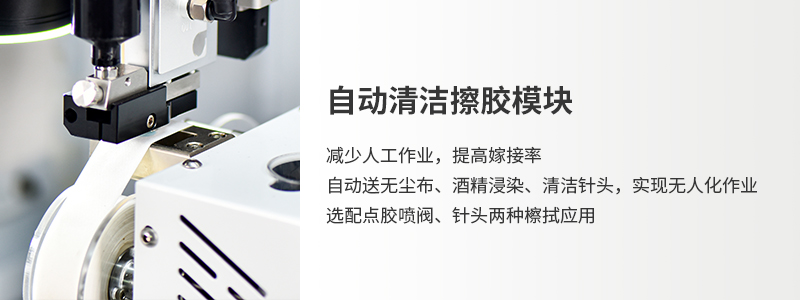

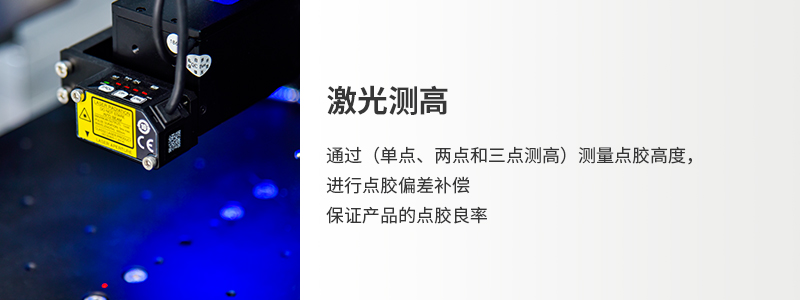

4.自动称重系统, 激光测高系统、辅助以针头自动清洁装置
5.MES上传功能
6.3D在线编辑轨迹,可自动导图
7.WINDOWS 7中文操作界面,易学易懂
8.视觉点胶机具有点,线,面,弧,圆,不规则曲线连续补间及多轴联动等功能
产品参数

机器特点:


1.落地式一体机架

2. 支持五轴联动点胶,三维点胶无死角

3.自主研发五轴智能控制系统,CCD视觉自动定位

4.自动称重系统, 激光测高系统、辅助以针头自动清洁装置

5.MES上传功能

6.3D在线编辑轨迹,可自动导图

7.WINDOWS 7中文操作界面,易学易懂

8.视觉点胶机具有点,线,面,弧,圆,不规则曲线连续补间及多轴联动等功能











应用行业:

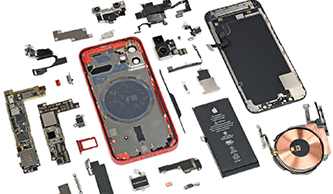

3C消费电子

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。

汽车航天

飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。

面板灯

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体

围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

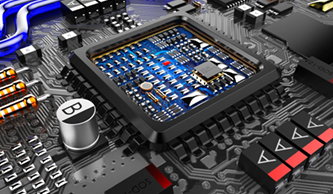

微电子

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术

半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装





参数表格:


型号五轴联动旋转视觉点胶机
外形尺寸1000*950*1830
运行速度(XYZ)800mm/s
重复定位精度±0.02mm
最小点胶量2nl /点
最小单点直径0.2mm
最小线宽0.25mm
点胶方式非接触式点胶
适用液体类型底部填充胶、UV胶、环氧胶、硅胶、红胶等
伺服马达松下/汇川
丝杆/导轨TBI/HIWIN
相机/镜头海康/大恒
导轨台湾上银
光电开关日本欧姆龙
输入电源全电压AC110V ~ 220V
外部控制接口RS232

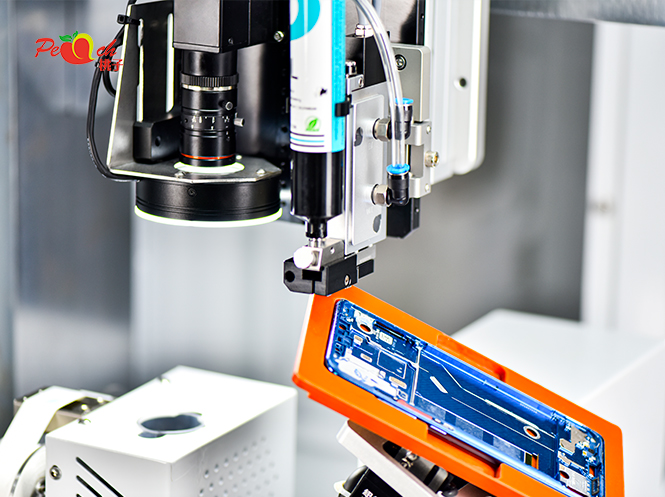

样品图片

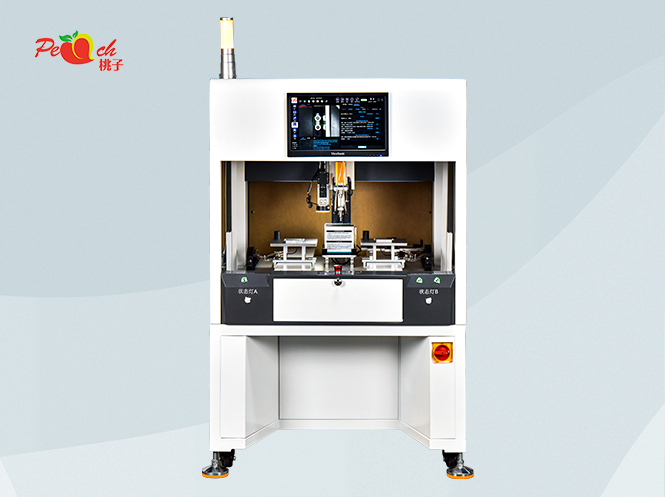

相关产品
