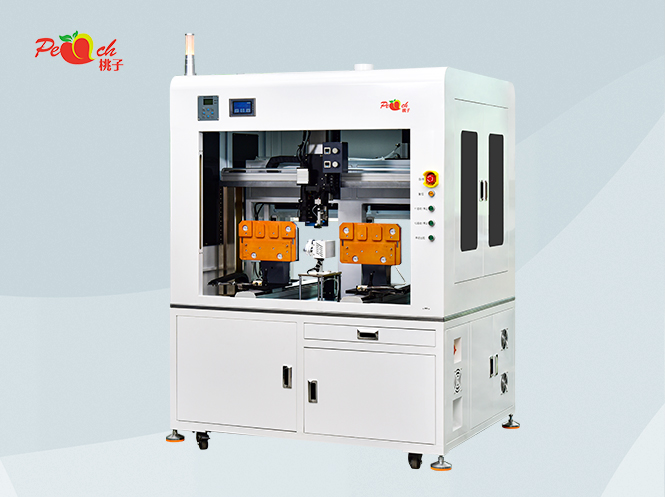

落地式侧面UV高速喷射点胶机
机器特点:
1.侧面点胶,双Y带侧边旋转电机,四轴联动点胶
2.精密压电喷射阀,非接触式喷射,最小2nl/点
3.高效,双平台交替点胶,同时LED灯UV固化
4.高速,高精密丝杆+伺服电机驱动
5.可搭载机械手实现自动上下料
产品参数

机器特点:


1.侧面点胶,双Y带侧边旋转电机,四轴联动点胶

2.精密压电喷射阀,非接触式喷射,最小2nl/点

3.高效,双平台交替点胶,同时LED灯UV固化

4.高速,高精密丝杆+伺服电机驱动

5.可搭载机械手实现自动上下料




应用行业:


3C消费电子

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。

汽车航天

飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。

面板灯

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体

围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

微电子

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术

半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装





参数表格:


设备名称落地式侧面UV高速喷射点胶机
点胶范围X/YZ(mm)1050/850/200
R轴306°旋转
编程方式手持式编程
可运动图形轨迹点、直线、圆弧、整圆、曲线、多段线、螺旋线、椭圆
点胶头压电喷射阀
点胶桶300ML
马达系统汇川伺服电机
最小吐出量0.15mm
出胶频率200-800次/秒
Z轴最大负载5KG
移动速度(mm/sec)0-600
重复精度±0.02mm
控制方式运动控制卡
程序记录数据99组
导轨台湾上银
光电开关日本欧姆龙
模组汉驱
输入电源全电压AC110V-220V
外部控制接口RS232






样品图片
