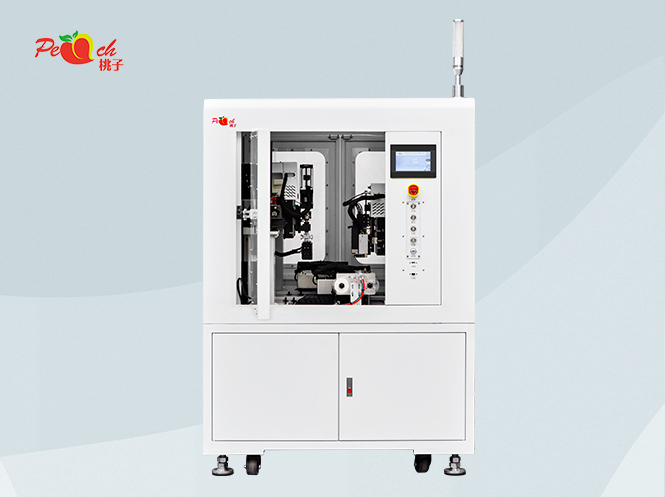

面对面在线3D引导点胶机
机器特点:
在线式:双轨在线式,对接前后工位实现无人化

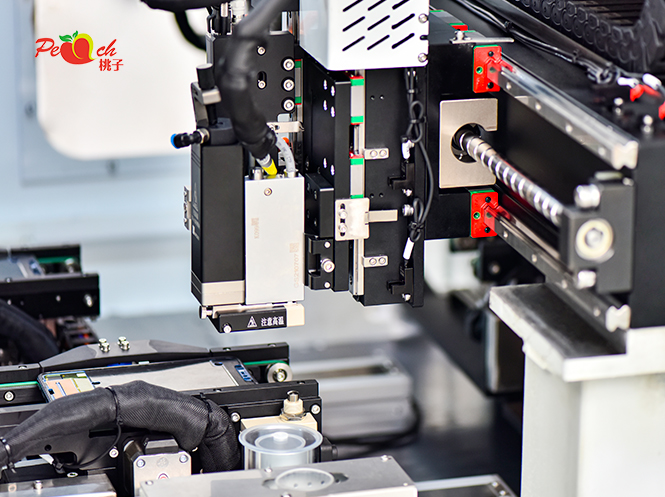

3D引导:3D扫描产品轮廓,实时引导纠正点胶轨迹
精密点胶:精准实时轨迹,高精密微量压电阀
高速:手机可达到400PCS/h
集成化:两台设备合成一台设备,高性价比,一边3D引 导一边点胶
3D胶路引导点胶
产品参数

机器特点:


1.在线式:双轨在线式,对接前后工位实现无人化

2.3D引导:3D扫描产品轮廓,实时引导纠正点胶轨迹

3.精密点胶:精准实时轨迹,高精密微量压电阀

4.高速:手机可达到400PCS/h

5.集成化:两台设备合成一台设备,高性价比,一边3D引 导一边点胶


















应用行业:


3C消费电子

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。

汽车航天

飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。

面板灯

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体

围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

微电子

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术

半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装




参数表格:


设备名称面对面在线3D引导点胶机
设备尺寸1000*950*1850
运行速度800mm/s
重复定位精度±0.02mm
XYZ轴行程700*700*500*500*100*100
点胶精度±0.0005ml
检测能力溢胶、断胶、缺胶、未点胶
尺寸测量胶分部位置、胶厚、胶长、胶宽
3D引导+AOI检测桃子
压电喷射阀VERMES3200,带加热功能
过载保护装置NC接点,防触电
安全保护系统电机过载保护,程式设计有检测故障功能
自动对针器选配
激光测高器选配
颜色传感器选配





样品图片
