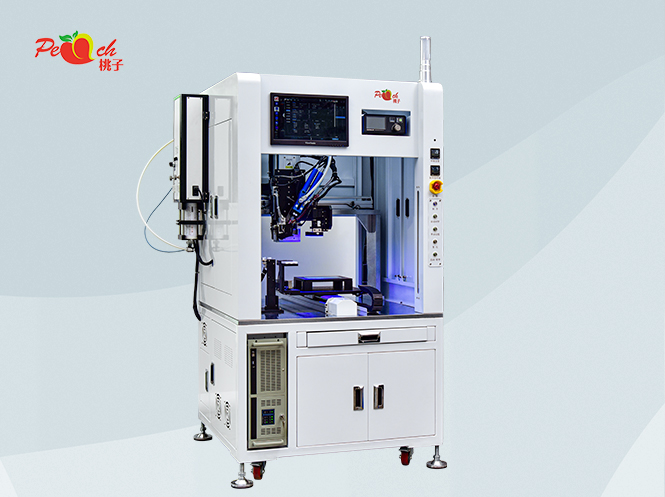

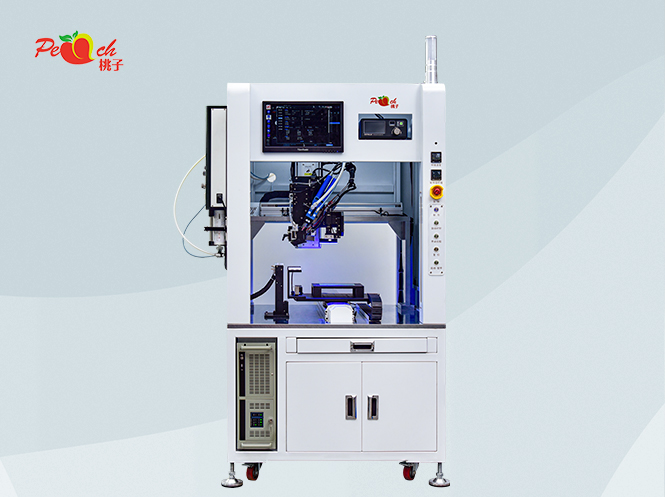

螺杆阀AB视觉点胶机(带胶路检测)
机器特点:
双液螺杆阀高精度控胶
自动定位,含胶路检测功能
自动对针、自动擦胶
胶水气泡检测,压力监测
产品颜色识别、胶水颜色识别
激光测高、自动称重
压合管控、链接MES系统
适合双组份胶水微量点胶
产品参数

机器特点:


1.双液螺杆阀0.001ML微量点胶

2.胶水比例失调报警

3.防止操作人员误操作(即使调机人员 误操作,系统 也会自动根据后台预设定 的比例出胶)。

4.激光对针器(减轻接触式点胶维护工作难度,提高效率、一键对针、5s校准、0.01mm精度、偏离5mm也能准确校准)

5.自动擦胶(减少人工作业,提高稼动率;自动送无尘布、自动酒精浸染、自动清洁针头,实现无人化、拟人化作业高精度卷料结构,便捷换料,不浪费多余耗材选配点胶阀头、针头两种不同擦拭)

6.3D胶路检测系统

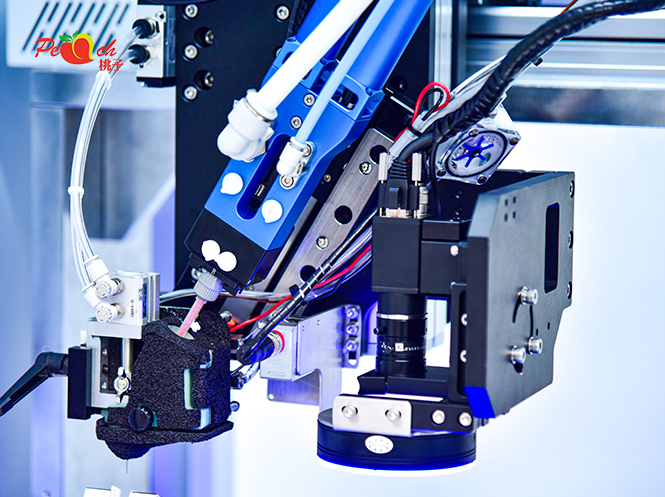

自主研发点胶智能控制系统,包含CCD视觉自动定位系统,胶路检测系统,自动扫码功能,自动对针系统,颜色识别系统,自动称重系统,激光测高系统,针头自动清洁,压合管控, MES上传功能;WINDOWS7中文操作界面,易学易懂:

7.视觉点胶机具有点,线,面,弧,圆,不规则曲线连续补间及多轴联动等功能。

特色功能

支持在线模式,选择记忆性启动:

支持特定胶水断胶/缺胶/溢胶/胶路大小/胶路偏移检测;

支持自动扫码,自动对针,自动擦胶,产品及胶水颜色识别,激光测高,压合管控;预留MES系统接口,点胶过程的全程智能控制和数据分析;支持视频校验功能,视野放大,异常主动告警。




应用行业:

3C消费电子

手机壳体组装、触摸屏模组、LCD、镜头模组、麦克风粘接、防护性点胶等。

汽车航天

飞机座舱,车身喷涂,测量仪表,传感器,仪表盘、传动装罟,电机系统,燃料系统,RTV元器件加固,FCU散热胶。发动机缸盖和水箱密封,轴承润滑脂点涂,传感器灌封 PCB板Coating等。

面板灯

LCD、AMOLED、侧加强、水胶粘接、FPC补强、三防漆、密封围坝、接口密封、填充等

半导体

围坝工艺,固品点银胶、LED点胶、underfill工艺、qlobtop封装、COB封装等

微电子

点红胶、锡育、点三防胶、元器件引脚包装等

生物技术

半导体 导管喷涂、隐形眼镜、薄膜、起搏器 、真空采血管、生物酶精确加样及分装





参数表格:

设备名称螺杆阀AB视觉点胶机(带胶路检测)
设备尺寸1000*950*1850
运行速度(XYZ)800mm/s
重复定位精度±0.02mm
点胶精度±0.0005ml
最小出胶量0.001ML
双液螺杆阀桃子
视觉控制系统桃子
工控机研华
伺服马达汇川
丝杆/导轨TBI/HIWIN
相机/镜头海康、大恒
运动控制卡固高、雷赛
电气开关正泰,施耐德,或同级
气动元器件亚德客,SMC或同级
电源台湾明纬
胶路检测溢胶、断胶、缺胶、未点胶
自动对针器选配
激光测高器选配
颜色传感器选配






样品图片
